バーリングタイプダブルピッチローラーチェーン

ビルボード用 バーリング 小さいサイズ.png

ダブルピッチローラチェーン

バーリングタイプ RA・RK形 パンフレット(PDF形式)

取付簡単! ナット不要! 作業効率UP! 異物混入リスク軽減!

アタッチメントの⽳をバーリング加⼯し、タップ加⼯済み。その為、アタッチメントへの取付に必要であったナットが不要です。スラットなどのアタッチメントへの取付が簡単にでき取付作業時間が短縮できます。また、従来からありましたアタッチメントにナットを溶接したり、特殊ナットを圧⼊した特殊チェーンと⽐較してもローコスト、短納期でお届けする事が可能になりました。

特長

ローラ形式は⼩型ローラと⼤型ローラの2種類があります。バーリング 詳細.PNG

アタッチメント部分以外は、標準ダブルピッチローラチェーンと同じです。

バーリング加⼯部は焼⼊処理が施されていますので強度も⼗分確保して有ります。

ねじ⼭数はナットをご使⽤した場合と同程度のねじ⼭数があります。

スプロケットは、OCMローラチェーン⽤標準スプロケットが使⽤できるものと
ダブルピッチローラチェーン専⽤スプロケットがあります。

注)ボルトは規定のトルク値で締付けてください。ボルトの緩み⽌め機能はありませんので、市販のネジロック剤等のご使⽤をお願いいたします。

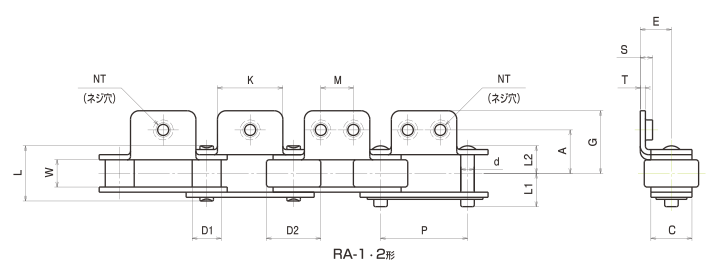

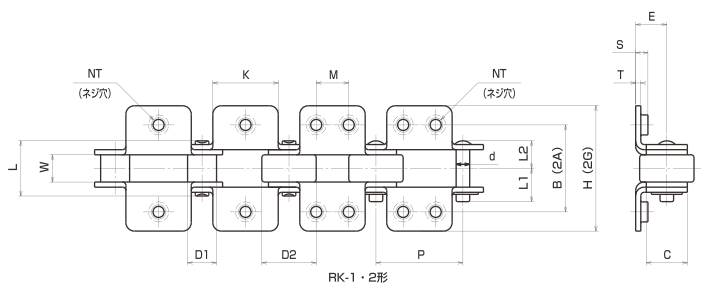

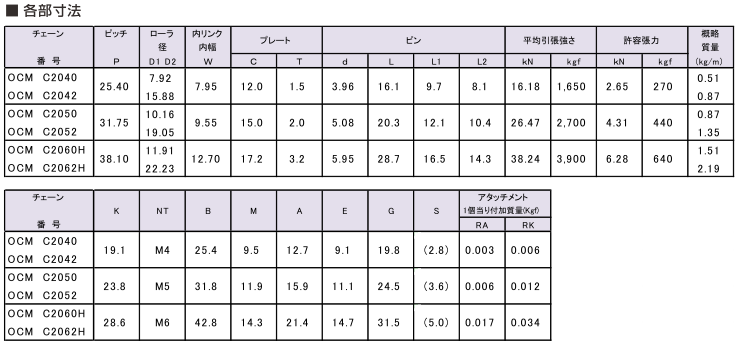

型式・寸法

価格・納期

価格及び納期に関しましては、当社までお問い合わせください。
